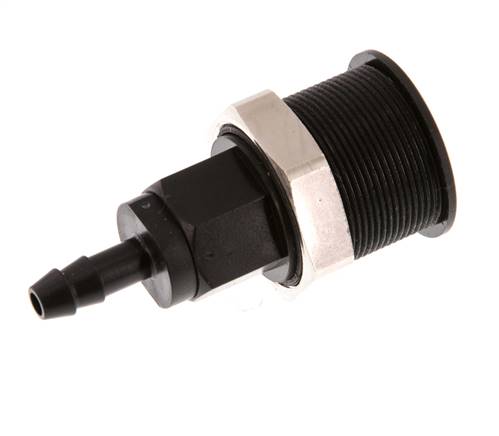

Abreißkupplungsdose (NW5) 6 (1/4")mm Schlauch, POM
Artikelnummer:
KDSAK 6 NW5 PO
Artikelbeschreibung
Typ POM:
Werkstoffe:
Körper: POM schwarz, Federn und Ventil: Edelstahl 1.4310, Dichtungen: NBR
Temperaturbereich:
-20°C bis max. +80°C
Betriebsdruck:
0 - 10 bar
Durchfluss Luft (Wasser)**:
550 l/min (7 l/min), in Verbindung mit absperrendem Kupplungsstecker -BA: 310 l/min (2,7 l/min)
Typ PVDF:
Werkstoffe:
Körper: PVDF natur, Federn und Ventil: Edelstahl 1.4571, Dichtungen: FKM
Temperaturbereich:
-20°C bis max. +120°C
Betriebsdruck:
0 - 8 bar
Durchfluss Luft (Wasser)**:
550 l/min (7 l/min), in Verbindung mit absperrendem Kupplungsstecker -BA: 310 l/min (2,7 l/min)
Hinweis:
Kupplungsdosen und Kupplungsstecker (offen oder absperrend) können beliebig kombiniert werden.
Kompatibel zu*:
Rectus (21, 90), Camozzi, EWO, KANI
Anwendung:
z.B. Feuerwehr, Krankenwagen und Busse, die für den Notfall über ein Druckluftsystem fremdversorgt werden. Kupplung verbinden: Stecker einstecken. Kupplung lösen: Am Stecker - Schlauch ziehen, die Kupplung löst selbständig.
Einbau:
Die Kupplung muss mit dem Schottgewinde befestigt und durch einen elastischen Schlauch versorgt werden, um die Abreißfunktion zu gewährleisten.
Werkstoffe:
Körper: POM schwarz, Federn und Ventil: Edelstahl 1.4310, Dichtungen: NBR
Temperaturbereich:
-20°C bis max. +80°C
Betriebsdruck:
0 - 10 bar
Durchfluss Luft (Wasser)**:
550 l/min (7 l/min), in Verbindung mit absperrendem Kupplungsstecker -BA: 310 l/min (2,7 l/min)
Typ PVDF:
Werkstoffe:
Körper: PVDF natur, Federn und Ventil: Edelstahl 1.4571, Dichtungen: FKM
Temperaturbereich:
-20°C bis max. +120°C
Betriebsdruck:
0 - 8 bar
Durchfluss Luft (Wasser)**:
550 l/min (7 l/min), in Verbindung mit absperrendem Kupplungsstecker -BA: 310 l/min (2,7 l/min)
Hinweis:
Kupplungsdosen und Kupplungsstecker (offen oder absperrend) können beliebig kombiniert werden.
Kompatibel zu*:
Rectus (21, 90), Camozzi, EWO, KANI
Anwendung:
z.B. Feuerwehr, Krankenwagen und Busse, die für den Notfall über ein Druckluftsystem fremdversorgt werden. Kupplung verbinden: Stecker einstecken. Kupplung lösen: Am Stecker - Schlauch ziehen, die Kupplung löst selbständig.
Einbau:
Die Kupplung muss mit dem Schottgewinde befestigt und durch einen elastischen Schlauch versorgt werden, um die Abreißfunktion zu gewährleisten.
Eigenschaften
| Werkstoff | POM |
| Schlauchdurchmesser (innen) [mm] | 6 (1/4") |
| A | M 25x1 |
| Emax [mm] | 15 |
| Temperaturbereich [°C] | -20 bis +80 |
| Betriebsdruck [bar] | 0 - 10 |
Weitere Informationen zu KDSAK6NW5PO
| Gewicht | 23 g / Stk. |
| GTIN | 4050571400866 |
| Zollwarennummer | 84812090 |
| RoHS konform | Ja |
| Hersteller | Parker |
Dokumente
- Katalogseite Atlas 9 (Seite 320) (PDF)
- 3D-CAD-File (Volumenmodell) (Nur für angemeldete Kunden) (STP)
- Datenblatt (Druckansicht)
- Datenblatt (Englisch) (Druckansicht)
*Namen und Bezeichnungen sind z.T. eingetragene Warenzeichen der jeweiligen Hersteller, **6 bar Eingangsdruck, 0,5 bar Druckdifferenz
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
