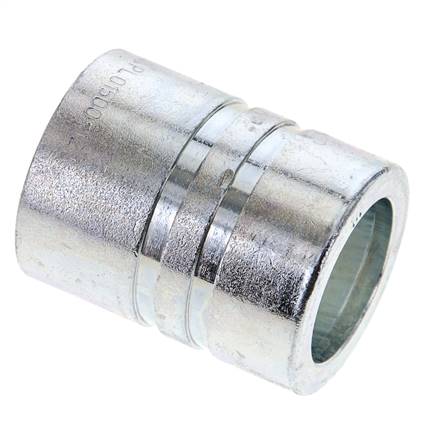

4SH-Pressanschluss Hülse 4 SH, 40,0 x 51,4 (Da x L)
Artikelnummer:
544-12A
Artikelbeschreibung
Diese Pressarmaturen mit Ausreißsicherung sind speziell für den 4 SH-Schlauch entwickelt worden. Der 4 SH-Schlauch muss nicht nur außen, sondern auch innen geschält werden. Damit wird beim Verpressen eine "metallische Verbindung" zwischen Armatur und Schlauch hergestellt, womit eine Höchstdruckbelastung der mit den Armaturen ausgestatteten Schläuchen möglich ist. Der Vorteil dieser Kombination ist unter anderem auch die Verwendung einer flexiblen 4−Spiral−, aber 4−SH, Schlauchleitung anstatt einer "starren" 6−Spiralleitung.
Achtung:
Der Schlauch muss auch innen geschält werden!
Achtung:
Der Schlauch muss auch innen geschält werden!
Eigenschaften
| Bauform | Hülse 4 SH |
| Anschlussgröße | 40,0 x 51,4 (Da x L) |
| DN [mm] | 19 |
| Beschreibung | Pressfassung für 4 SH-Schlauch (EN 856) für Armatur mit Ausreißsicherung |
Weitere Informationen zu 544-12A
| Gewicht | 150 g / Stk. |
| GTIN | 4050571203375 |
| Zollwarennummer | 73079980 |
| RoHS konform | Ja |
YouTube Videos:
Dokumente
- Katalogseite Atlas 9 (Seite 477) (PDF)
- Datenblatt (Druckansicht)
- Datenblatt (Englisch) (Druckansicht)
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
