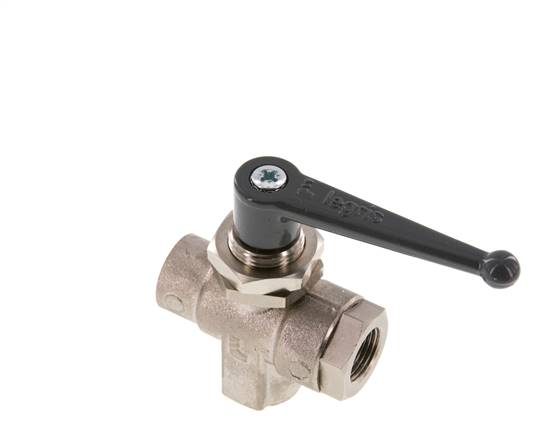

3-Wege T-Kugelhahn, Messing, L-Bohrung, G 3/8", PN 20
Artikelnummer:
KH 3/38 SL MS
Artikelbeschreibung
Werkstoffe:
Körper: Messing vernickelt, Kugel: Messing poliert, Dichtungen: PA / NBR
Temperaturbereich:
-20°C bis +80°C
Medien:
Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Druckluft, Vakuum (max. -0,98 bar)
Schalttafeleinbau:
Lochdurchmesser: 20,5 mm (G 1/8": 16,5 mm)
Körper: Messing vernickelt, Kugel: Messing poliert, Dichtungen: PA / NBR
Temperaturbereich:
-20°C bis +80°C
Medien:
Wasser (kein Dampf), neutrale, gasförmige und nicht aggressive, flüssige Medien, Mineralöle, Druckluft, Vakuum (max. -0,98 bar)
Schalttafeleinbau:
Lochdurchmesser: 20,5 mm (G 1/8": 16,5 mm)
Eigenschaften
| Ausführung | L-Bohrung |
| G | G 3/8" |
| DN [mm] | 9 |
| L [mm] | 59 |
| PN [bar] | -0,98 bis 20 |
| L1 [mm] | 31 |
| Emax [mm] | 5 |
| H [mm] | 50 |
| H1 [mm] | 27 |
| R [mm] | 69 |
Weitere Informationen zu KH3/38SLMS
| Gewicht | 320 g / Stk. |
| GTIN | 4050571418434 |
| Zollwarennummer | 84818081 |
YouTube Videos:
Dokumente
- Katalogseite Atlas 9 (Seite 516) (PDF)
- 3D-CAD-File (Volumenmodell) (Nur für angemeldete Kunden) (STP)
- Datenblatt (Druckansicht)
- Datenblatt (Englisch) (Druckansicht)
Alle Angaben verstehen sich als unverbindliche Richtwerte! Für nicht schriftlich bestätigte Datenauswahl übernehmen wir keine Haftung. Druckangaben beziehen sich, soweit nicht anders angegeben, auf Flüssigkeiten der Gruppe II bei +20°C.
